استاندارد ASME Sec. 8 در طراحی و ساخت میکسرهای استاتیک

جولای 30, 2025
admin

مقدمه

میکسرهای استاتیک (Static Mixers) تجهیزاتی هستند که برای مخلوط کردن سیالات در خطوط لوله بدون نیاز به قطعات متحرک استفاده میشوند. این میکسرها به دلیل سادگی، قابلیت اطمینان بالا و بازدهی مناسب، در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، غذایی و دارویی کاربرد دارند. طراحی و ساخت این تجهیزات باید مطابق با استانداردهای معتبری مانند ASME Section 8 (کد دیگهای بخار و مخازن تحت فشار) انجام شود تا ایمنی و کارایی آنها تضمین گردد.

در این مقاله، به بررسی الزامات ASME Sec. 8 در طراحی و ساخت میکسرهای استاتیک میپردازیم و اهمیت رعایت این استانداردها را در صنایع مختلف تحلیل خواهیم کرد.

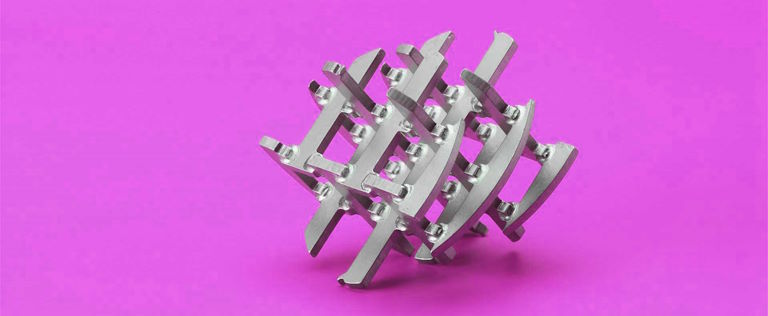

استاتیک میکسر المان متقاطع

فصل 1: آشنایی با استاندارد ASME Section 8

استاندارد ASME Boiler and Pressure Vessel Code (BPVC) Section 8) یکی از معتبرترین مراجع برای طراحی، ساخت و بازرسی مخازن تحت فشار و تجهیزات مرتبط است. این استاندارد به دو بخش اصلی تقسیم میشود:

  • Div. 1: طراحی بر مبنای قوانین تجربی و مناسب برای فشارهای معمولی

  • Div. 2: طراحی بر مبنای تحلیلهای مهندسی دقیقتر برای فشارهای بالا و شرایط بحرانی

میکسرهای استاتیک که در سیستمهای تحت فشار نصب میشوند، باید مطابق با این استاندارد طراحی و ساخته شوند تا از ایمنی و عملکرد بهینه آنها اطمینان حاصل شود.

فصل 2: کاربرد میکسرهای استاتیک در صنایع

میکسرهای استاتیک در صنایع مختلفی استفاده میشوند، از جمله:

  1. صنایع نفت و گاز: برای اختلاط سیالات در خطوط لوله، تزریق مواد شیمیایی و بهبود فرآیندهای پالایش

  2. صنایع شیمیایی و پتروشیمی: برای ترکیب مواد واکنشدهنده، خنثیسازی و کنترل pH

  3. صنایع غذایی و دارویی: برای مخلوط کردن مواد اولیه با دقت بالا و بدون آلودگی

  4. تصفیه آب و فاضلاب: برای اختلاط مواد شیمیایی مانند کلر و منعقدکنندهها

با توجه به حساسیت این صنایع، رعایت استانداردهای طراحی و ساخت مانند ASME Sec. 8 ضروری است.

انواع استاتیک میکسر

فصل 3: الزامات ASME Sec. 8 در طراحی میکسرهای استاتیک

طراحی میکسرهای استاتیک تحت فشار باید بر اساس الزامات ASME Sec. 8 انجام شود. برخی از مهمترین موارد عبارتند از:

1. انتخاب مواد (Material Selection)

  • مواد مورد استفاده باید با سیال فرآیند سازگار باشند (مقاومت در برابر خوردگی، دما و فشار).

  • فولادهای کربنی، فولادهای ضد زنگ (Stainless Steel) و آلیاژهای خاص مانند Hastelloy رایج هستند.

  • مواد باید مطابق با بخش ASME Sec. II (مواد و مشخصات فنی) انتخاب شوند.

2. محاسبات فشار و دما (Pressure & Temperature Calculations)

  • فشار طراحی (Design Pressure) و دمای کاری باید بر اساس شرایط عملیاتی تعیین شود.

  • ضخامت دیواره لوله و اجزای میکسر باید با استفاده از فرمولهای ASME محاسبه شود.

3. تحلیل تنش و خستگی (Stress & Fatigue Analysis)

  • در مواردی که میکسر تحت چرخههای مکرر فشار قرار میگیرد، تحلیل خستگی مطابق ASME Sec. 8 Div. 2 ضروری است.

  • استفاده از نرمافزارهای مهندسی مانند ANSYS یا SolidWorks Simulation برای شبیهسازی تنشها توصیه میشود.

4. جوشکاری و بازرسی (Welding & Inspection)

  • تمامی اتصالات جوشی باید مطابق با ASME Sec. IX (استاندارد جوشکاری) انجام شود.

  • روشهای بازرسی غیرمخرب (NDT) مانند UT، RT، PT و MT برای اطمینان از کیفیت جوشها الزامی است.

5. تست هیدرواستاتیک (Hydrostatic Test)

  • پس از ساخت، میکسر باید تحت تست هیدرواستاتیک با فشار 1.5 برابر فشار طراحی قرار گیرد تا از عدم نشتی و استحکام آن اطمینان حاصل شود.

فصل 4: مزایای رعایت استاندارد ASME Sec. 8 در ساخت میکسرهای استاتیک

رعایت این استاندارد مزایای زیر را به همراه دارد:

✅ افزایش ایمنی: کاهش خطر ترکیدگی و نشت سیالات خطرناک
✅ بهبود کیفیت: طراحی بهینه برای کارایی بهتر و طول عمر بیشتر
✅ پذیرش جهانی: امکان استفاده از میکسر در پروژههای بینالمللی
✅ کاهش هزینههای تعمیر و نگهداری

فصل 5: جمع بندی و نتیجه گیری

استاندارد ASME Section 8 یکی از مهمترین مراجع برای طراحی و ساخت میکسرهای استاتیک تحت فشار است. با رعایت این استاندارد، میتوان از ایمنی، کارایی و دوام این تجهیزات در صنایع مختلف اطمینان حاصل کرد.

در صورتی که قصد طراحی یا خرید میکسرهای استاتیک را دارید، حتماً از سازندگانی استفاده کنید که محصولات آنها مطابق با ASME Sec. 8 ساخته شده و گواهینامههای لازم را دریافت کردهاند.
