مقدمه
در صنایع نفت، گاز و پتروشیمی، همواره مسئله جمعآوری و مدیریت گازهای زائد بهویژه گاز فلر (Flare Gas) بهعنوان یک چالش مهم مطرح بوده است. سوزاندن گازهای مازاد در فلر نه تنها منجر به اتلاف انرژی میشود، بلکه اثرات مخربی بر محیط زیست دارد. افزایش سختگیریهای قانونی و توجه بیشتر به مسئولیتهای زیستمحیطی، شرکتها را به سمت استفاده از فناوریهای نوین برای کاهش و بازیافت گاز فلر سوق داده است.
یکی از فناوریهای کارآمد در این زمینه، اجکتور مایع-گاز (Liquid-Gas Ejector) است. این تجهیز به کمک یک سیال محرک مایع (معمولاً آب یا مایعات فرایندی)، گازهای فلر را مکش کرده و به سیستمهای دیگر انتقال میدهد. در ادامه به معرفی اصول کارکرد، مزایا، کاربردها و اهمیت استفاده از اجکتور در جمعآوری گاز فلر میپردازیم.
اجکتور مایع-گاز چیست؟

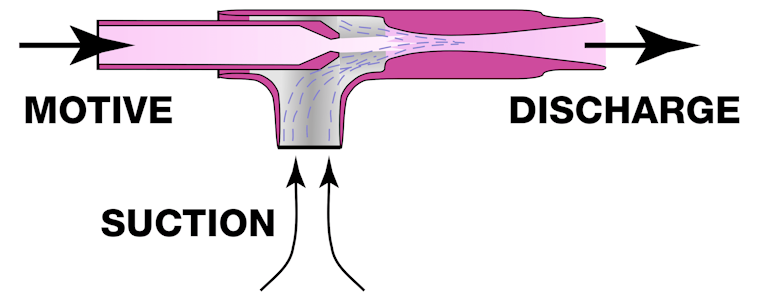

اجکتور مایع-گاز تجهیزی استاتیک و بدون قطعات متحرک است که بر اساس اصل ونتوری و قوانین مکانیک سیالات کار میکند. در این تجهیز، یک مایع تحت فشار (که میتواند آب، مایعات فرآیندی یا محلولهای خاص باشد) بهعنوان سیال محرک وارد نازل اجکتور میشود. افزایش سرعت و کاهش فشار در گلوگاه نازل باعث ایجاد مکش میگردد. در این مرحله، گاز مورد نظر (در اینجا گاز فلر) به درون اجکتور کشیده شده و همراه با مایع محرک مخلوط میشود. در بخش دیفیوزر، انرژی جنبشی به فشار تبدیل شده و مخلوط گاز-مایع به سمت مقصد هدایت میشود.
چرا اجکتور برای جمعآوری گاز فلر مناسب است؟
گاز فلر معمولاً در شرایط دبی و فشار متغیر تولید میشود و استفاده از کمپرسورها یا تجهیزات دوار برای جمعآوری آن هزینهبر و پرریسک است. اجکتور به دلیل طراحی ساده و قابلیت اطمینان بالا، گزینهای بسیار مناسب محسوب میشود. مهمترین دلایل انتخاب اجکتور عبارتند از:
-
فاقد قطعات متحرک: نیاز به نگهداری حداقلی و کاهش احتمال خرابی.
-
عملکرد پایدار در شرایط متغیر: توانایی کار در برابر تغییرات دبی و فشار گاز فلر.
-
هزینه سرمایهگذاری و بهرهبرداری پایین نسبت به کمپرسورها و سیستمهای مکانیکی.
-
قابلیت استفاده از مایعات موجود در فرآیند مثل آب خنککن یا سیالات فرایندی، بدون نیاز به تأمین انرژی اضافی.
-
دوام و عمر بالا حتی در شرایط خورنده یا محیطهای صنعتی سخت.
کاربرد اجکتور در جمعآوری گاز فلر
اجکتورهای مایع-گاز در پروژههای مختلف صنایع نفت و گاز برای مدیریت گاز فلر بهکار میروند. کاربردهای اصلی شامل موارد زیر است:
-
کاهش انتشار آلایندهها: جلوگیری از سوزاندن مستقیم گاز فلر و کاهش انتشار CO₂ و ترکیبات گوگردی.
-
بازیافت انرژی: انتقال گاز فلر به واحدهای فرآیندی مثل بویلر یا سیستمهای تولید بخار.
-
افزایش ایمنی: کاهش فشار اضافی در خطوط و جلوگیری از خطرات ناشی از تجمع گاز.
-
انطباق با استانداردها: برآورده کردن الزامات محیط زیستی و کاهش جریمههای ناشی از آلایندگی.
مزایای زیستمحیطی و اقتصادی
استفاده از اجکتور برای جمعآوری گاز فلر تنها یک اقدام فنی نیست، بلکه آثار اقتصادی و زیستمحیطی قابلتوجهی به همراه دارد:
-
کاهش آلودگی هوا: با جلوگیری از سوزاندن گازهای زائد، میزان انتشار گازهای گلخانهای و ذرات مضر کاهش مییابد.
-
جلوگیری از اتلاف منابع: گاز فلر غالباً حاوی متان، هیدروکربنهای سبک و ترکیبات ارزشمند است. جمعآوری آن منبع انرژی جایگزین محسوب میشود.
-
کاهش هزینههای نگهداری: اجکتور به دلیل ساختار ساده نیاز به سرویس و تعمیرات گسترده ندارد.
-
بازگشت سرمایه سریع: صرفهجویی در مصرف انرژی و جلوگیری از جریمههای زیستمحیطی، دوره بازگشت سرمایه را کوتاه میکند.

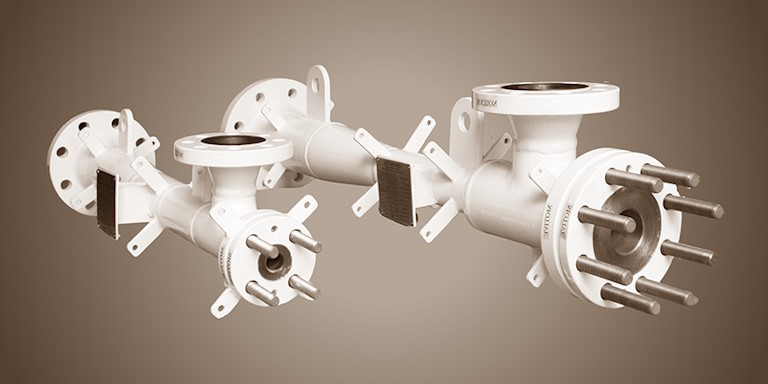

اجزای اصلی اجکتور مایع-گاز
اجکتور از چند بخش اصلی تشکیل شده است:
-
نازل محرک: جایی که مایع با فشار بالا وارد شده و سرعت میگیرد.
-
نازل مکش: محل ورود گاز فلر به سیستم.
-
مخلوطکننده (Mixing Chamber): ناحیهای که گاز و مایع با یکدیگر ترکیب میشوند.
-
دیفیوزر: بخشی که در آن انرژی جنبشی به فشار بازیابی میشود و مخلوط گاز-مایع به خروجی منتقل میگردد.
Kenics-Employ-Static-Mixers-For-Process-Intensification
انتخاب مایع محرک
انتخاب مایع محرک در عملکرد اجکتور نقش کلیدی دارد. در بسیاری از پروژهها، آب خنککن یا آب سرویس بهعنوان محرک استفاده میشود. در برخی موارد نیز از مایعات فرآیندی یا حلالهای خاص بهره گرفته میشود. معیارهای انتخاب مایع شامل در دسترس بودن، خورندگی، دما، ویسکوزیته و سازگاری با گاز فلر است.
طراحی و ملاحظات فنی
برای طراحی بهینه اجکتور مایع-گاز، موارد زیر باید مد نظر قرار گیرد:
-
دبی و فشار گاز فلر: تعیین ظرفیت مکش.
-
فشار و دبی مایع محرک: انتخاب پمپ مناسب برای تأمین شرایط بهینه.
-
جنس اجکتور: با توجه به شرایط خورنده، معمولاً از فولاد ضدزنگ یا آلیاژهای مقاوم استفاده میشود.
-
نصب و بهرهبرداری: اجکتور میتواند بهصورت افقی یا عمودی نصب شود و نیاز به فضای زیادی ندارد.
مقایسه اجکتور با کمپرسور
اگرچه کمپرسورها نیز قابلیت جمعآوری گاز فلر را دارند، اما مقایسه بین اجکتور و کمپرسور نشان میدهد اجکتور در بسیاری از موارد گزینه اقتصادیتر و مطمئنتری است:
| ویژگی | اجکتور مایع-گاز | کمپرسور |
|---|---|---|
| قطعات متحرک | ندارد | دارد |
| نیاز به نگهداری | بسیار کم | زیاد |
| هزینه سرمایهگذاری | پایین | بالا |
| حساسیت به تغییر دبی | کم | زیاد |
| طول عمر | بالا | متوسط |
نمونههای صنعتی
در بسیاری از پالایشگاهها و مجتمعهای پتروشیمی ایران و جهان، اجکتورهای مایع-گاز جایگزین مشعلهای فلر یا مکمل سیستمهای کنترل آلایندگی شدهاند. این پروژهها نشان دادهاند که اجکتور نه تنها از نظر فنی قابل اعتماد است، بلکه موجب صرفهجوییهای اقتصادی چشمگیری نیز میشود.
جمعبندی
جمعآوری گاز فلر بهعنوان یک الزام زیستمحیطی و اقتصادی، اهمیت روزافزونی پیدا کرده است. استفاده از اجکتور مایع-گاز راهکاری ساده، اقتصادی و کارآمد برای کاهش آلایندگی، جلوگیری از هدررفت منابع و افزایش ایمنی واحدهای فرآیندی محسوب میشود.
سازمانها و صنایع با بهرهگیری از این فناوری میتوانند ضمن رعایت استانداردهای زیستمحیطی، از گاز فلر بهعنوان یک منبع انرژی قابل استفاده بهرهبرداری کنند. سادگی، دوام، هزینه پایین و کارایی بالا از جمله دلایل اصلی محبوبیت اجکتور در پروژههای مدیریت گاز فلر است.
