مقدمه
در صنایع فرآیندی مانند نفت و گاز، شیمیایی، غذایی و تصفیه آب، دستیابی به اختلاط کامل و یکنواخت سیالات از اهمیت حیاتی برخوردار است. استاتیک میکسر شیار ورقی (Corrugated Plate Static Mixer) به عنوان یکی از پرکاربردترین انواع میکسرهای استاتیک، با طراحی منحصر به فرد خود، راه حلی مقرون به صرفه و کارآمد برای چالش های اختلاط ارائه می دهد. این مقاله به بررسی جامع ساختار، مکانیزم عملکرد، مزایا و کاربردهای این فناوری می پردازد.
استاتیک میکسر شیار ورقی چیست؟

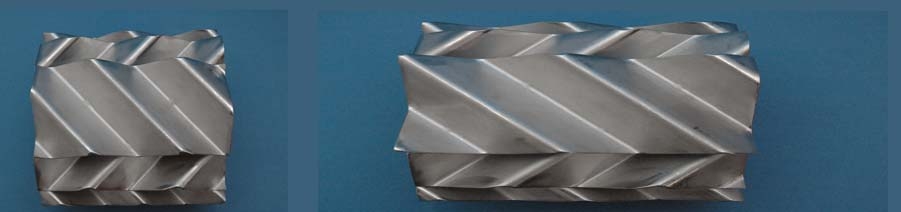

استاتیک میکسر شیار ورقی نوعی میکسر استاتیک (بدون قطعات متحرک) است که از صفحات فلزی یا پلیمری شیاردار (Corrugated) تشکیل شده است. این صفحات به صورت متناوب و با زوایای مشخص در داخل محفظه ای استوانه ای نصب می شوند تا با ایجاد جریان های متقاطع و اغتشاش در سیال، اختلاط را بهبود بخشند.
اصول طراحی و عملکرد
-

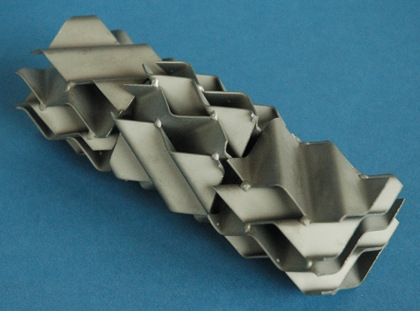

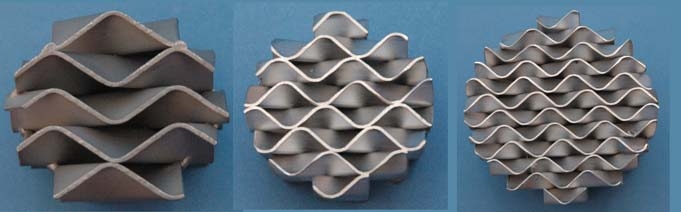

ساختار: شامل مجموعه ای از صفحات موجدار (معمولاً با زاویه 45 تا 90 درجه نسبت به جریان) که به صورت متوالی و با چیدمان متقاطع نصب می شوند.
-
مکانیزم اختلاط: با عبور سیال از بین شیارها، جریان به زیرجریان های متعدد تقسیم شده و با تغییر جهت مکرر، اختلاط صورت می گیرد.
-
انواع جریان: ایجاد جریان های چرخشی (Swirl) و برشی (Shear) برای اختلاط بهینه.
مزایای کلیدی استاتیک میکسر شیار ورقی
1. بازدهی اختلاط فوق العاده
-
ایجاد سطح تماس بالا بین فازها
-
مناسب برای اختلاط مایعات با ویسکوزیته متفاوت
-
کاهش قابل توجه زمان اختلاط نسبت به روش های سنتی
2. صرفه جویی در انرژی و هزینه
-
عدم نیاز به انرژی خارجی (فشار سیال عامل محرک است)
-
کاهش مصرف انرژی تا 70% نسبت به میکسرهای مکانیکی
-
هزینه نگهداری ناچیز به دلیل عدم وجود قطعات متحرک
3. طراحی فشرده و نصب آسان
-
اشغال فضای کم (نصب درون خط لوله)
-
وزن سبک نسبت به میکسرهای هم ظرفیت
-
امکان نصب در موقعیت های افقی، عمودی یا مایل
4. تطبیق پذیری مواد
-
قابلیت ساخت از فولاد ضد زنگ، تیتانیوم، پلی پروپیلن و سایر مواد
-
مقاومت در برابر خوردگی و سایش
-
تحمل دماهای بالا (تا 400°C بسته به جنس مواد)
5. قابلیت های ویژه
-
عملکرد یکنواخت در دبی های مختلف
-
مناسب برای سیستم های تحت فشار بالا (تا 100 بار)
-
امکان طراحی سفارشی بر اساس نیاز فرآیند
کاربردهای صنعتی استاتیک میکسر شیار ورقی
1. صنایع نفت، گاز و پتروشیمی
-
اختلاط افزودنی های سوخت
-
توزیع یکنواخت کاتالیست ها
-
اختلاط سیالات در فرآیندهای پالایش
2. صنایع شیمیایی
-
تولید پلیمرها و رزین ها
-
اختلاط اسیدها و بازها
-
فرآیندهای خنثی سازی
3. صنایع غذایی و دارویی
-
تولید امولسیون های غذایی
-
اختلاط رنگ ها و طعم دهنده ها
-
فرآیندهای استریلیزاسیون
4. تصفیه آب و فاضلاب
-
اختلاط مواد شیمیایی تصفیه
-
فرآیندهای انعقاد و لخته سازی
-
تنظیم pH در سیستم های تصفیه
5. صنایع کاغذ و خمیر
-
توزیع یکنواخت رنگ در خمیر
-
اختلاط افزودنی های مختلف
-
کنترل ویسکوزیته محصول نهایی
مقایسه با سایر میکسرهای استاتیک
| پارامتر | شیار ورقی | الپتیکال | مارپیچی | صفحه سوراخ دار |
|---|---|---|---|---|
| هزینه ساخت | متوسط | بالا | پایین | پایین |
| افت فشار | متوسط | کم | زیاد | کم |
| میزان اختلاط | عالی | خوب | عالی | متوسط |
| محدوده ویسکوزیته | گسترده | متوسط | گسترده | محدود |
| تحمل فشار | بالا | متوسط | بالا | پایین |
نحوه انتخاب و طراحی
برای انتخاب مناسب ترین میکسر شیار ورقی باید به موارد زیر توجه کرد:
-
خصوصیات سیال:
-
ویسکوزیته
-
چگالی
-
خواص خورندگی
-
-
شرایط فرآیند:
-
دما و فشار کاری
-
دبی جریان
-
درجه اختلاط مورد نیاز
-
-
ملاحظات فنی:
-
جنس مواد سازنده
-
تعداد المان های اختلاط
-
افت فشار مجاز
-
-
ملاحظات اقتصادی:
-
هزینه اولیه
-
هزینه های عملیاتی
-
طول عمر مورد انتظار
-
چالش ها و راهکارها
مشکلات احتمالی:
-
گرفتگی در سیالات با ذرات جامد
-
افت فشار بالا در ویسکوزیته های بسیار زیاد
-
محدودیت در اختلاط فازهای با چگالی بسیار متفاوت
راهکارهای پیشنهادی:
-
استفاده از طراحی های با فاصله شیار بیشتر برای سیالات حاوی ذرات
-
به کار بردن مواد با ضریب اصطکاک پایین
-
افزایش تعداد المان های اختلاط برای فازهای با اختلاف چگالی زیاد
تحولات اخیر و آینده فناوری
-
توسعه میکسرهای هیبریدی (ترکیب شیار ورقی با سایر انواع)
-
استفاده از مواد کامپوزیتی برای بهبود عملکرد
-
به کارگیری شبیه سازی CFD برای طراحی بهینه
-
توسعه میکسرهای هوشمند با قابلیت تنظیم پویا
نتیجه گیری
استاتیک میکسر شیار ورقی با ترکیب سادگی طراحی و کارایی بالا، جایگاه ویژه ای در صنایع فرآیندی پیدا کرده است. این فناوری با حذف نیاز به تجهیزات متحرک، نه تنها هزینه های سرمایه گذاری و عملیاتی را کاهش می دهد، بلکه قابلیت اطمینان سیستم را به طور چشمگیری افزایش می دهد. با توجه به تنوع کاربردها و مزایای متعدد، این میکسرها گزینه ای ایده آل برای بسیاری از واحدهای صنعتی محسوب می شوند.
سوالات متداول (FAQ)
❓ حداکثر اندازه ذرات مجاز برای این میکسرها چقدر است؟
✅ معمولاً برای ذرات تا 25% از فاصله بین شیارها مناسب است. برای ذرات بزرگتر نیاز به طراحی ویژه وجود دارد.
❓ آیا این میکسرها برای گازها نیز قابل استفاده هستند؟
✅ بله، این میکسرها در اختلاط گاز-گاز و گاز-مایع کاربرد دارند.
❓ طول عمر معمول این تجهیزات چقدر است؟
✅ در شرایط استاندارد و با انتخاب جنس مناسب، بیش از 10 سال عمر مفید دارند.
❓ آیا امکان شستشوی در محل (CIP) وجود دارد؟
✅ بله، این میکسرها عموماً با سیستم های CIP سازگار هستند.
برای انتخاب بهترین گزینه متناسب با نیازهای خاص خود، مشاوره با مهندسین مجرب توصیه می شود.
