مقدمه
انتقال حرارت یکی از فرآیندهای اساسی در صنایع شیمیایی، غذایی، دارویی و پتروشیمی است. استاتیک میکسر (Static Mixer) یا میکسر ایستا، یک دستگاه بدون قطعات متحرک است که برای اختلاط سیالات و بهبود انتقال حرارت به کار میرود. این تجهیز با ایجاد تلاطم در جریان سیال، انتقال حرارت را به شکل مؤثرتری انجام میدهد. در این مقاله، به بررسی اصول انتقال حرارت در استاتیک میکسر، مزایا، معایب و کاربردهای آن میپردازیم.
استاتیک میکسر چیست؟
استاتیک میکسر یک وسیله صنعتی است که از المانهای ثابت (معمولاً صفحهای یا مارپیچی) تشکیل شده و در داخل لوله نصب میشود. هنگامی که سیال از داخل این میکسر عبور میکند، به دلیل طراحی خاص المانها، جریان به صورت پیوسته تقسیم و مجدداً ترکیب میشود که منجر به اختلاط یکنواخت و بهبود انتقال حرارت میگردد.
انواع استاتیک میکسرها
-
میکسرهای صفحهای (Plate-Type): برای اختلاط سیالات با ویسکوزیته پایین.
-
میکسرهای مارپیچی (Helical): برای سیالات ویسکوز و فرآیندهای حرارتی.
-
میکسرهای پیچشی (Twisted Tape): برای افزایش تلاطم و انتقال حرارت بیشتر.
انتقال حرارت در استاتیک میکسر چگونه انجام میشود؟
انتقال حرارت در استاتیک میکسر به سه روش اصلی صورت میگیرد:
-
هدایت (Conduction): انتقال گرما از طریق دیواره لوله.
-
همرفت (Convection): انتقال حرارت توسط حرکت سیال.
-
تلاطم (Turbulence): افزایش آشفتگی جریان که انتقال حرارت را بهبود میبخشد.

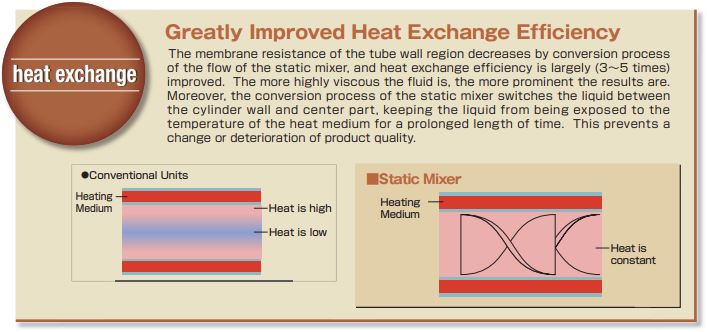

مکانیسم بهبود انتقال حرارت
-
توزیع یکنواخت دما: المانهای استاتیک میکسر باعث میشوند سیال به صورت مداوم چرخش داشته باشد و نقاط سرد و گرم به سرعت یکسان شوند.
-
کاهش لایه مرزی حرارتی: با ایجاد تلاطم، ضخامت لایه مرزی کاهش یافته و انتقال حرارت افزایش مییابد.
-
افزایش زمان ماندگاری سیال: در برخی طراحیها، مسیر طولانیتر میشود و زمان تماس سیال با سطح گرم بیشتر میگردد.
مزایای استفاده از استاتیک میکسر در انتقال حرارت
-
بازدهی بالا: انتقال حرارت تا 5 برابر بیشتر از لولههای ساده.
-
کاهش مصرف انرژی: نیاز به پمپاژ کمتر به دلیل افت فشار کنترلشده.
-
عدم نیاز به قطعات متحرک: کاهش هزینههای تعمیر و نگهداری.
-
فضای کم مورد نیاز: نصب آسان در خطوط لوله موجود.
-
قابلیت استفاده در سیالات ویسکوز: حتی برای مایعات غلیظ مانند روغنها و پلیمرها.
معایب و محدودیتها
-
افت فشار بیشتر نسبت به لولههای معمولی.
-
محدودیت در سیالات با ذرات جامد (امکان گرفتگی).
-
هزینه اولیه بالاتر نسبت به سیستمهای ساده.
کاربردهای استاتیک میکسر در انتقال حرارت
-
صنایع پتروشیمی: برای خنککاری یا گرم کردن سیالات در فرآیندهای پالایش.
-
صنایع غذایی: پاستوریزاسیون و استریلیزاسیون مایعات.
-
صنایع دارویی: اختلاط یکنواخت مواد در واکنشهای شیمیایی.
-
سیستمهای HVAC: بهبود تبادل حرارتی در مبدلهای حرارتی.
-
انرژیهای تجدیدپذیر: بازیابی حرارت در بیوراکتورها.
نتیجه گیری
استاتیک میکسرها با بهبود انتقال حرارت و اختلاط سیالات، نقش مهمی در بهینهسازی فرآیندهای صنعتی دارند. این تجهیزات به دلیل بازدهی بالا، کاهش مصرف انرژی و قابلیت اطمینان، در صنایع مختلف مورد استفاده قرار میگیرند. با این حال، انتخاب نوع مناسب استاتیک میکسر با توجه به ویسکوزیته سیال، دما و فشار عملیاتی ضروری است.
سؤالات متداول (FAQ)
۱. آیا استاتیک میکسر برای گازها نیز کاربرد دارد؟
بله، اما طراحی آن باید متناسب با چگالی و سرعت جریان گاز باشد.
۲. تفاوت استاتیک میکسر با مبدلهای حرارتی معمولی چیست؟
مبدلهای حرارتی معمولاً سطح تماس جداگانهای دارند، در حالی که استاتیک میکسر انتقال حرارت را در همان لوله اصلی بهبود میبخشد.
۳. آیا استاتیک میکسر برای سیالات خورنده مناسب است؟
بله، اگر از جنس مقاوم مانند استینلس استیل یا تفلون ساخته شده باشد.
۴. چگونه میتوان بازدهی انتقال حرارت را در استاتیک میکسر افزایش داد؟
با بهینهسازی طراحی المانها، افزایش سرعت جریان و انتخاب مواد با رسانندگی حرارتی بالا.
استاتیک میکسرها به عنوان یک راهکار مقرونبهصرفه و کارآمد، به طور فزایندهای در صنایع مورد استفاده قرار میگیرند و نقش کلیدی در صرفهجویی انرژی و بهبود فرآیندها ایفا میکنند.
